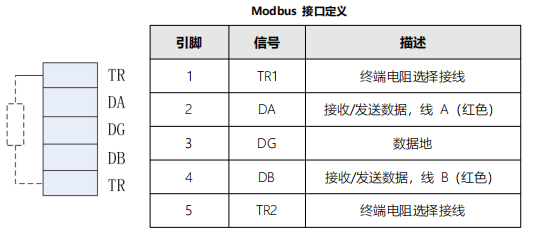

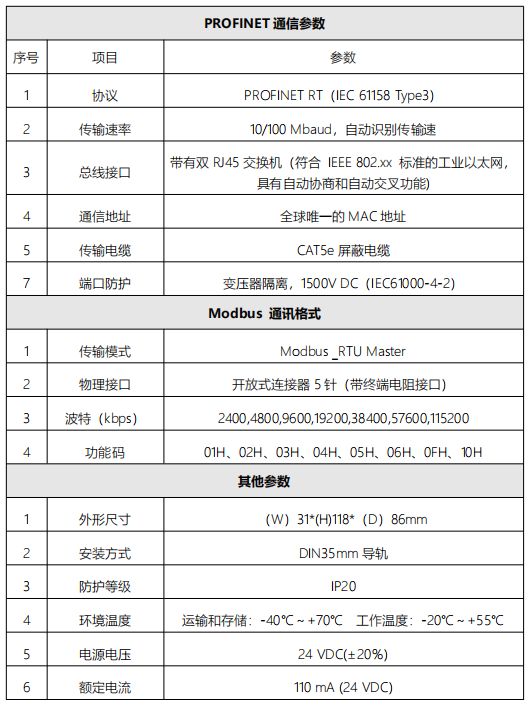

模塊使用自用2*5Pin歐式彈簧端子作為 Modbus RTU 通信的物理接口，其中兩個 TR 是終端電阻選接線。在內部模塊內部集成了 120Ω 的終端電阻。當 TR1 與 DA, TR2 與 DB 短接終端電阻有效。接口定義如下表所示

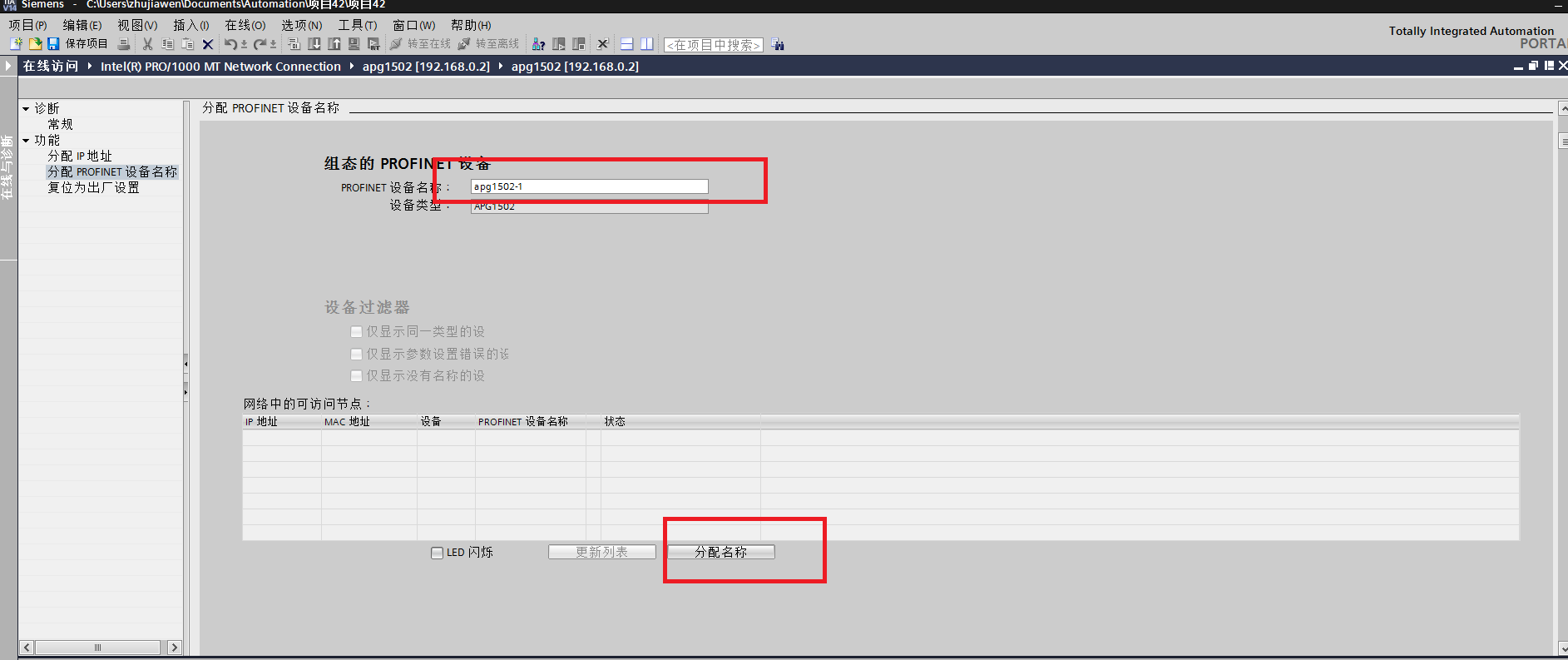

如下圖所示，點擊分配名稱，隨后分配設備名稱，分配好了以后點擊分配名稱

確認消息欄通知成功分配名稱

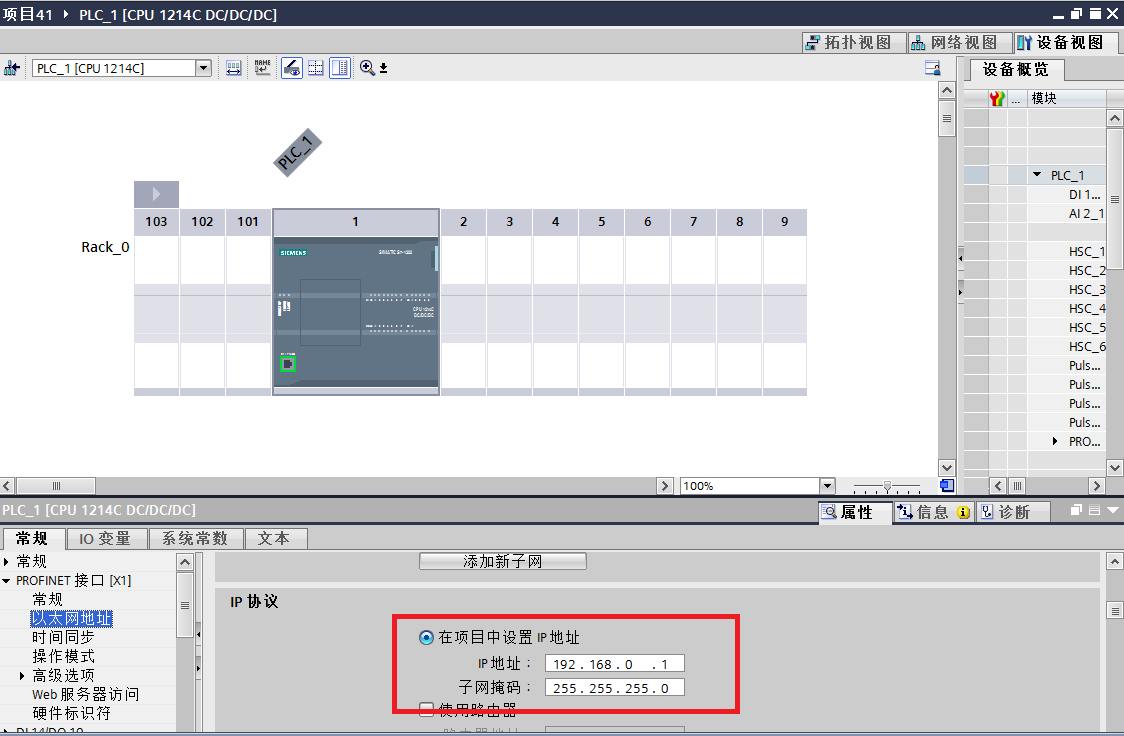

注：設備名稱須與組態的拓?fù)淅锩娴脑O(shè)備名稱一致。

第三步：報文設置

具體操作：

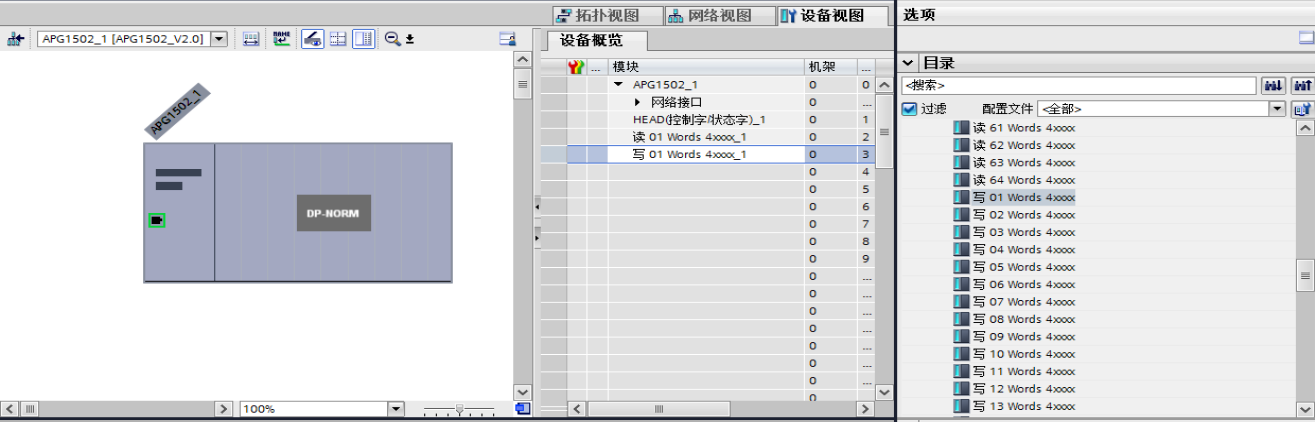

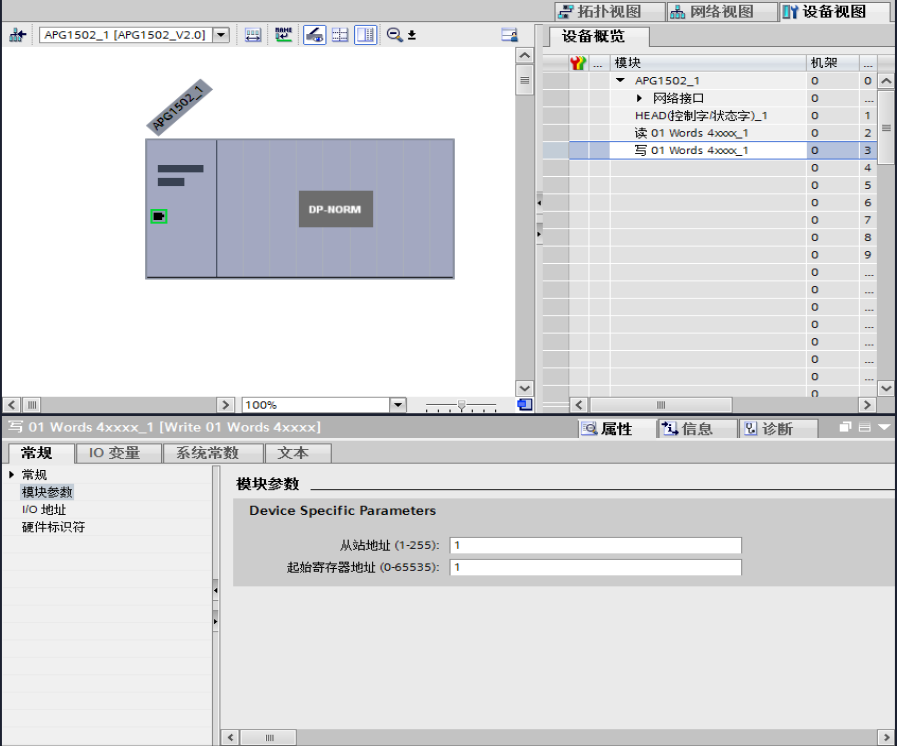

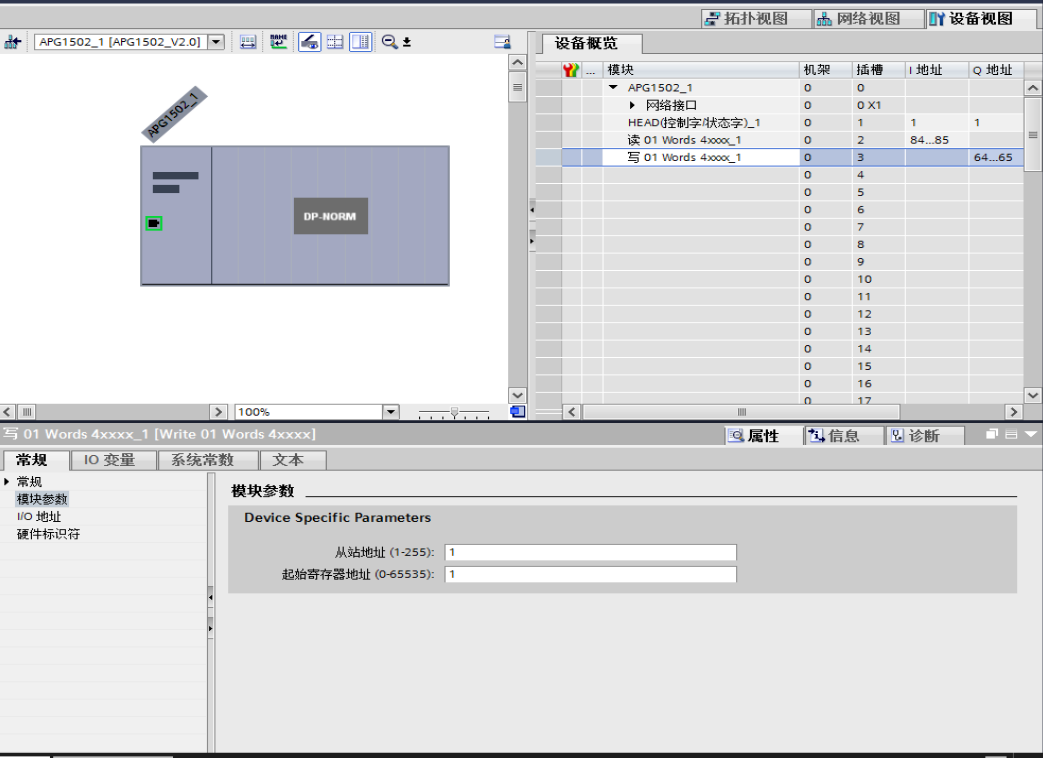

打開硬件目錄模塊下拉菜單-》選擇MODBUS功能碼對應的目錄-》選擇所需要的報文雙擊將其放置在網關的插槽內。插槽內最大支持48條報文。

(1) 選擇報文說明

寄存器區分類：到相應的寄存器區選擇相應的通訊報文。

**保存寄存器區相關報文

**插槽控制

插槽控制：是對相應的槽位的報文控制發送，監控從站回復狀態。對應有輸入字I（4words）輸出字Q（4words）

輸入字I    表示從站回復報文狀態：0為正常，1為錯誤。

輸入字Q   表示控制報文狀的發送：0為不發送，1為發送。

例如：

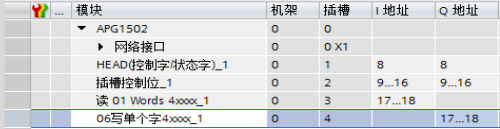

如圖所示，插槽控制分配的I輸入字為9..16，Q輸出字為9..16

I9.0:表示插槽3的通訊狀態，Q9.0表示插槽3的控制。

I9.1:表示插槽4的通訊狀態，Q9.1表示插槽4的控制。

以此類推。

**輸入寄存器區相關報文

離散量輸入有1種報文

讀 008 bits 1xxxx（Read 008 bits 1xxxx）：對應modbus功能碼02（16進制）

（其中008 bits表示8個位，需要讀16個位的時候需要選擇016 bits的報文）

**線圈區相關報文

(3)通信參數設置和網關使能

●通信參數設置

在插槽中雙擊 “HEAD(Status Control Byte)”在下拉列表中的雙擊“模塊參數”在右側的列表中可見網關通信參數的配置，從站的通信參數和主站保持一致才能通信上，否則不能通信，

●網關使能

在插槽HEAD(Status Control Byte)控制字中有對應的I區和Q區 如上圖中%IW1存放的通信狀態參數一般情況下不需要處理，%QW1是網關使能信號。%QW1最低位必須置1網關才會向從站發送報文，即%Q1.0：=1時，網關和從站之間的ModeBus通信生效

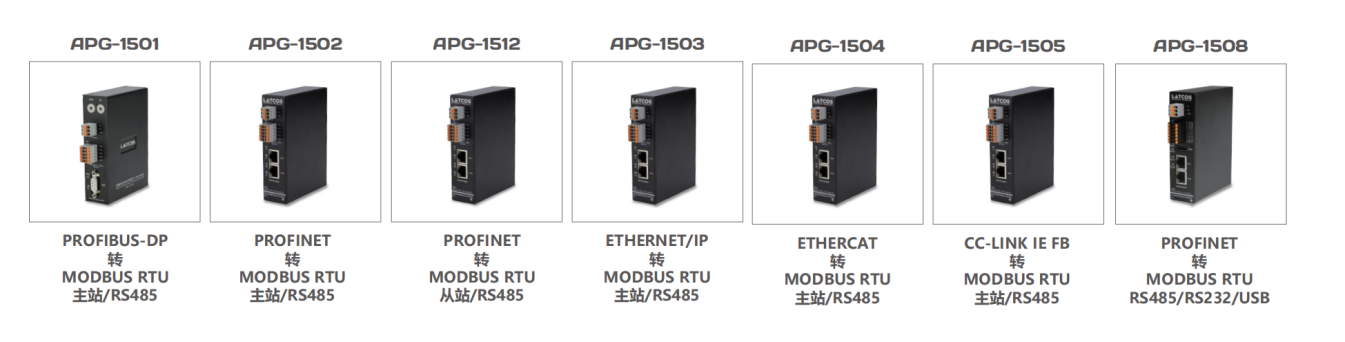

APG系列工業網關產品家族：
